短波对讲机一般是通过电离层的反射进行远距离通讯，具有通讯频率随季节，昼夜变化的特点。具有ALE-1（自动链路建立装置）单元的电台可在预定的信道范围内，自动选择优先信道，进行高质量的通讯，因而成为人士和无线电爱好者的重要选择。下以高性价比的icom VX-1700短波电台ALE-1单元的安装与设置为例介绍其过程。



一：ALE-1单元的安装



取下机子背面的外壳，去掉GPS单元（可能就没安装此选件），换上ALE-1选件单元，并连接J4001插头后，恢复机子外壳。



二：连接好编程电缆和打开编程软件CE77WIN v1-1.00，按提示操作读电台参数于PC机如图示。

三：ALE功能基本设置



1．将common\option\Optional board参数设置为：ALE UNIT

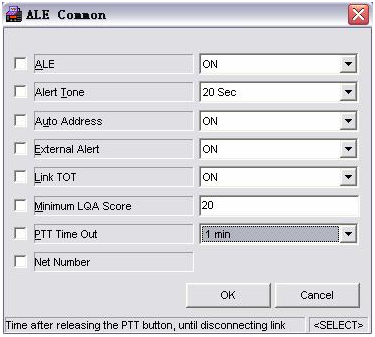

2 .   common\ALE设置为ON

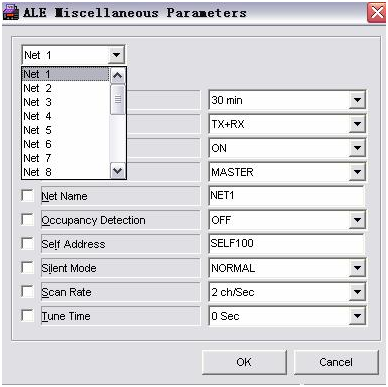

3. 在ALE\ALE Miscellaneous\Net name参数中输入选定的网络地址net1,net2等。在self Address参数中输入本机的标识地址。

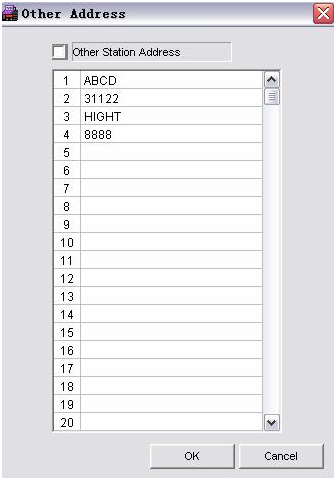

4.将要呼叫的电台地址输入ALE\Other station Address中。

5.   在ALE\Network Member Address参数中定义网络成员地址。

6.在ALE\Scan Channel List下选定要扫描的记忆频道。

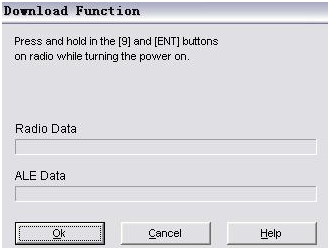

7.  按照提示将该动后的参数下载到电台中。



注意：为了便于选呼和打开或关闭 ALE 功能 请设置按键 P2 ，P3 的功能为 ALE，CALL。
